鉴定类别

回转干燥机鉴定【机械设备】

受理日期： 2014年04月11日申请人重庆市某石化有限责任公司与被申请人某化工机械（集团）有限责任公司因买卖合同纠纷一案诉至重庆市某中级人民法院，该院委托我所对前述事项进行物证鉴定，我所受理了此鉴定，华碧鉴定所根据现场勘验情况、实验室物证检测数据与结果，以及相关国标等进行验证试验与综合分析，做出了综合判断，鉴定出，1、蒸汽列管磨损腐蚀是CTA干燥机行业内的技术难点，目前在国内若干引进成套装备中也存在类似问题。本案蒸汽列管存在明显腐蚀磨损现象，与镍含量偏离HG/T 3914-2006、GB 13296-2007、GB/T 222-2006的要求存在一定因果关系。该设备仅运行约4.5年时间，标称6mm的取样蒸汽列管的腐蚀磨损严重处的壁厚已减薄至3.43mm，蒸汽列管在现有工况条件下将难以达到合同中约定的“设备的安全使用期自调试运行成功并*终验收合格之日起计算不少于20年”的要求。2、轴承钢球存在腐蚀和变形痕迹，轴承内圈滚道单侧存在严重的塑性变形（塌角）与点状剥落现象，轴承外圈轨道圆弧以及单侧存在明显的流变（塑性变形并卷边）及剥落。支撑大轴承内外圈硬度偏低，不符合JB/T 8566-1997中第3.2.1.1条“套圈淬回火后硬度应不低于50HRC”的规定。3、小齿轮表面存在明显腐蚀剥落现象；小齿轮与大齿圈的啮合印痕表明该齿轮副存在严重偏载现象；小齿轮和大齿圈硬度检测结果显示该齿轮副不符合HG/T 3914-2006和图样要求。

苏华碧司鉴【2015】物鉴字第****号

1、委托人：重庆市某人民法院

2、委托鉴定事项：对涉案对苯二甲酸生产设备的CTA回转干燥机的技术参数和指标是否符合合同约定及相关国家/行业标准要求进行物证鉴定

3、受理日期： 2014年04月11日

4、鉴定材料：

1、文件清单：

（1）《回转干燥机合同技术附件》及《回转干燥机设备制造采购合同》各一份

（2）《干燥机出现问题归纳》一份

（3）《回转干燥机筒体部分零件图》一份

（4）《回转干燥机传动装置零件图》一份

2、样品清单：

（1）现场勘验样品：涉案设备

（2）取回样品：蒸汽列管1根、支撑板3块、回转炉内水样1瓶、进料端物料1袋、出料段物料1袋、列管壁附着物1袋、进料螺旋送料杆1块、出料法兰1块、支撑大轴承1个

5、鉴定地点：苏州华碧微科检测技术有限公司鉴定所

重庆市某石化有限责任公司厂区

6、鉴定过程（略）
7、综合分析及检验结果（略）
8、鉴定过程图片

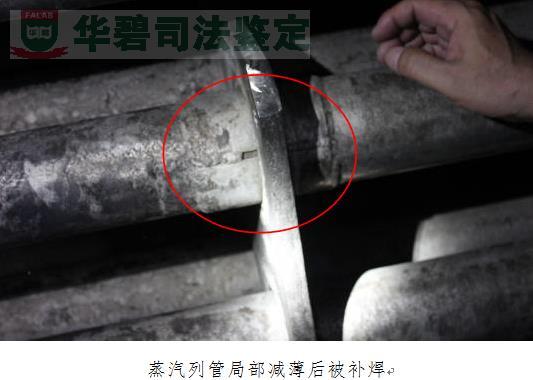

图1、现场取样典型照片

图2、取回样品典型照片

图3、检测数据典型照片
